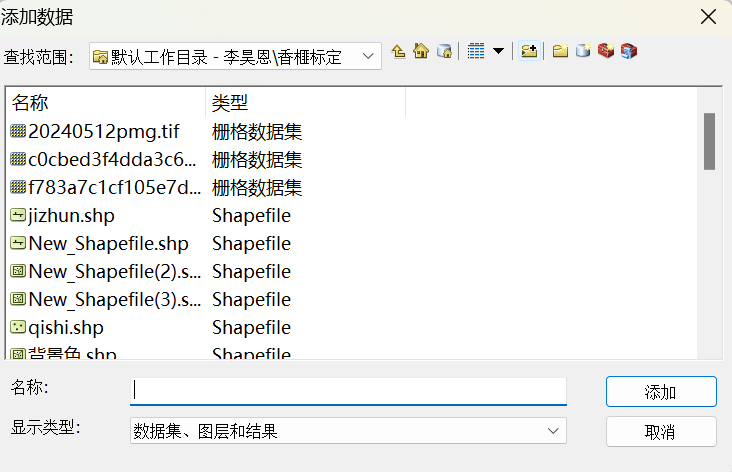

1、在任务栏中找到 “添加数据”图标，随后点击“连接到文件夹”，选择随后进行做图和原始图片所在的文件夹。

2、将连接到文件夹中的平面图与航拍图导入Arcmap10.2/10.8，点击地理配准。在地理配准的任务栏中选择“添加控制点”，将两张图片配准。

（1）建议使用Arcmap10.8.

（2）“地理配准”任务栏若找不到，可进行“自定义-任务条-勾选地理配准”进行勾选。

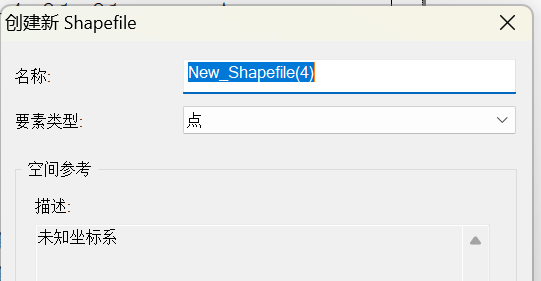

3、打开目录，右击连接文件夹，新建shapefile ，选择“面”要素并命名。

（1）如果熟练分区，在此就可以对照着平面图直接分区（多次创建shapefile，这几个shapefile面积之和与所需要绘制区域吻合——shape file可以当作图层，但不是真正的图层）。

（2）如果不知道如何分区，可先在所新建的这一图层，直接绘制整个图层，即对着平面图描边。

（3）编辑操作“编辑器/右击图层-开始编辑-编辑器-编辑窗口-创建要素-选择面图层-面”。

4、画出平面图之后，对照航拍图点点。

（1）操作如上，第一步新建shapefile选择“点”要素并命名；第二部，开始编辑-编辑窗口-创建要素-选择点图层-点。

（2）如“面”图层，提前分区后，“点”图层，也需要多建几个图层与“面图层对应。”

（3）航空图上的每棵香榧，点一个点，每行或每列（每个小区）的第一个点需在新的点图层绘制（基准树和其他树单独区分出来）

（4）点尽量按照顺序点击，方便标注。

5、作图点完点后，点与点连线，同一小区内，基准树与基准树连线，随后从每行或每列的基准树开始将整行或整列串联起来。

（1）图层创建和创建点和面时一样，但要要素选择“线”。

（2）“线”图层，全部放在同一图层就行。

6、新建，一个“面”图层，选择“矩形”将整个图圈住。

（1）10.2版本需要将该步骤放在第2步，10.8随意。

（2）10.8版本直接将此图层拉至最底层就行。

（3）内容列表-刚刚创建的背景“面” 图层-点击“面” 图层的标志（矩形）-调节填充颜色和轮廓。（调整点的样式同样的操作）

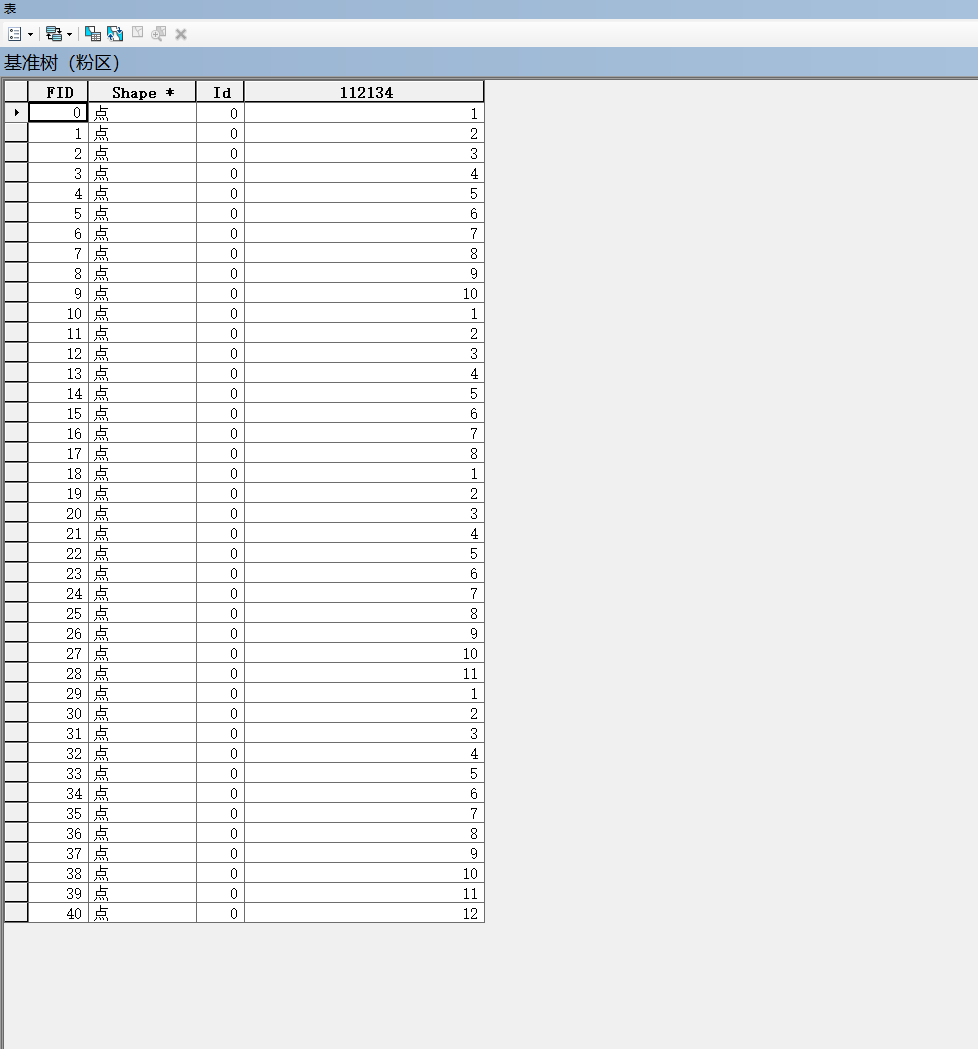

7、标注，内容列表-右击点图层-打开属性表-文件图表-添加字段-设置成文本-编号。

（1）“添加字段”需要在关闭编辑下进行，编辑字段需要打开编辑。

（2）选择文本是方便打出01，02……10。

（3）标准树和其他树是分开的要分别编号。

8、标注完成后，右击图层选择“编辑要素”，再次右击图层，选择“属性”，点击标注-文本字符串（选择文本）。确定后刷新一下标注。

9、再次新建一个点图层，点击图层下面的点图表，选择五角星形状作为基准标。

（1）选择五角星是为了其他点（基准树和其他树）区分开。

（2）将基准标，点在每个小区编号为-01-01的基准树旁边。

10、绘制、标注完成后，选择左下角的“布局视图”添加指北针，标题，图例等。

（1）点击左上角任务栏中的“插入”，就可以插入指北针等。

（2）调整指北针，选中指北针右击，点击属性就可以调整。

11、导出。

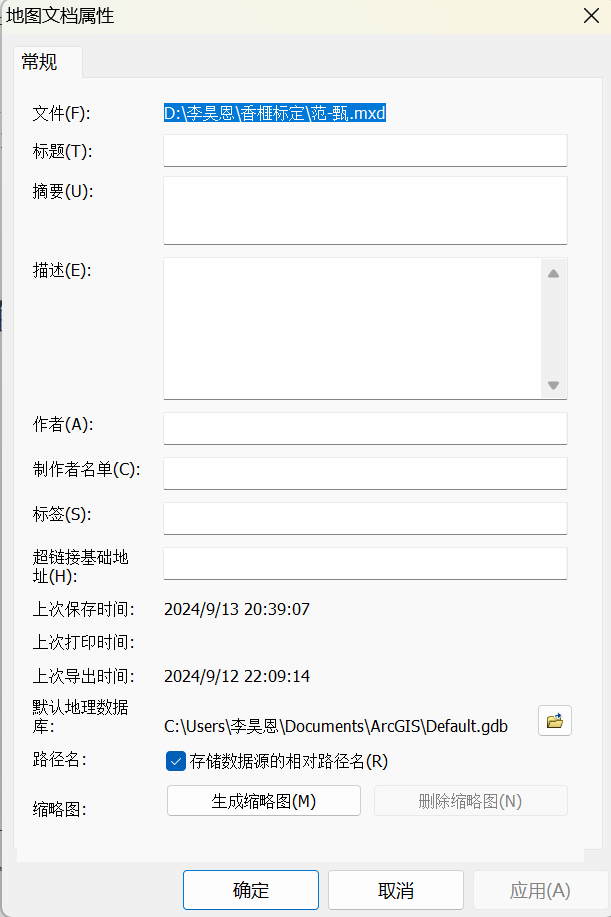

（1）点击左上角的“文件”选择“地图文档属性” 勾选上 “保留相对路径”。

（2）导出时，把其他的小区的“点、线、面”图层关闭，只导出一个小区

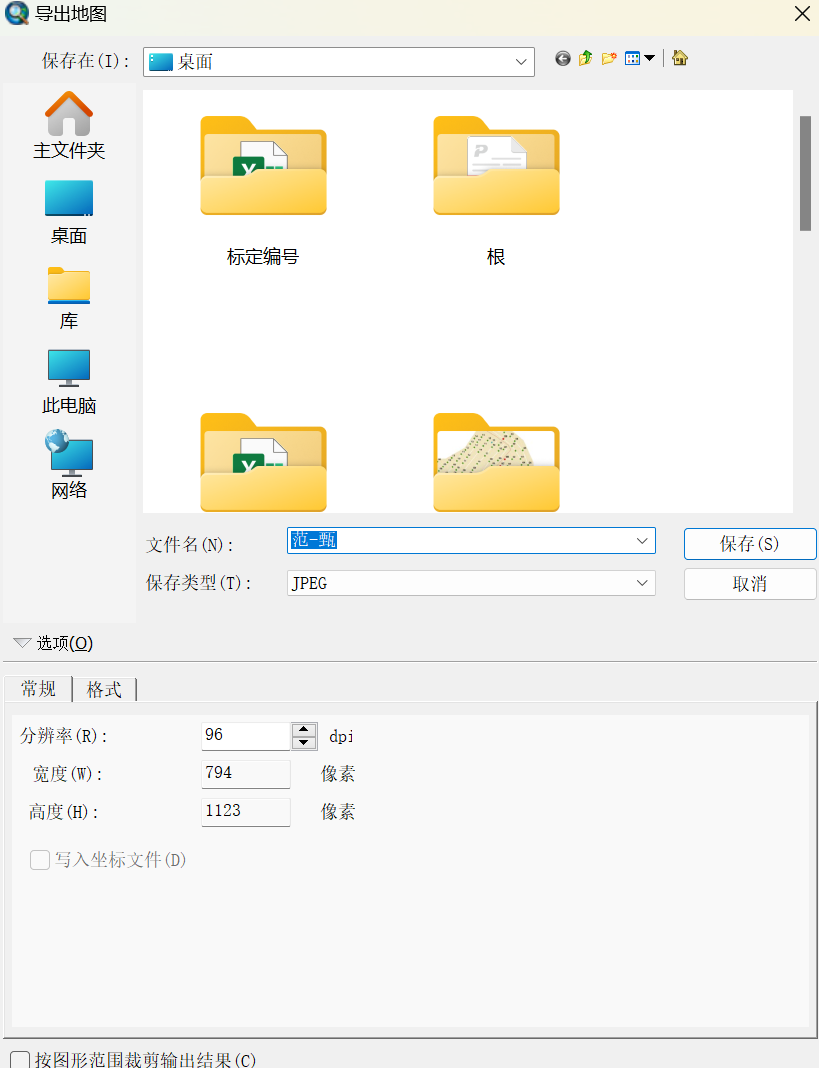

（3）想导出.jpg点击“文件”里的“导出地图”，保存键是保存ArcMap文件。

补充：

1、作图时，需要选中某个目标，如，-01-01这一点，在任务栏找到黑色朝向左上的箭头（选择元素）就可以选中元素了。如果点击了“选择元素”，鼠标为变成黑色箭头，进行如下操作“编辑器-结束编辑-是（保存刚刚作图）-在开始编辑”就可以了。

2、在导出地图时有些其他区的点，会影响导出效果，可以将他移走（不要删除）导出完后，回撤键恢复原状。

3、从一开始时就是，整个大区一起绘制的，Arcmap10.8仅需要，再新建一个能够恰好挡住其他区的面图层，拉到顶层，移动干扰点，就可导出图片。Arcmap10.2版本（无法移动图层，可能是我的软件问题），去除干扰点后，添加好图例，导出图片利用PS进行完善。
